I pannelli messaggio variabile sono elementi fondamentali per la comunicazione lungo strade, autostrade e infrastrutture viarie. Permettono di trasmettere informazioni in tempo reale su traffico, sicurezza, cantieri, deviazioni, condizioni meteo e situazioni di emergenza.
Ma dietro ogni PMV non c'è solo il pannello elettronico. C'è una struttura che deve sostenerlo in modo sicuro, stabile e conforme alle sollecitazioni previste. Steelmedia si occupa della progettazione strutturale dei sostegni e delle carpenterie metalliche destinate ai pannelli a messaggio variabile, sia per nuove installazioni sia per interventi su strutture esistenti.
Progettazione strutturale per pannelli a messaggio variabile
La progettazione di strutture per PMV richiede competenze ingegneristiche specialistiche, perché il pannello rappresenta un elemento esposto, spesso installato su portali, sostegni a bandiera, cavalletti o strutture metalliche collocate in ambito stradale e autostradale.
Steelmedia supporta aziende, enti, general contractor, carpenterie metalliche e operatori del settore infrastrutturale nella progettazione delle strutture di sostegno per pannelli a messaggio variabile e portali autostradali, sviluppando soluzioni tecniche coerenti con le esigenze del progetto.
L'attività può comprendere:
- Analisi della configurazione del pannello
- Studio del sistema di sostegno più idoneo
- Modellazione strutturale
- Verifiche statiche e dimensionali
- Calcolo delle azioni agenti sulla struttura
- Verifica di portali, montanti, traversi e collegamenti
- Sviluppo di elaborati tecnici ed esecutivi
- Supporto alla produzione e al montaggio della carpenteria metallica
Nuove strutture per PMV e portali di sostegno
Quando un pannello messaggio variabile deve essere installato su una nuova infrastruttura, è necessario progettare una struttura metallica dedicata. Steelmedia si occupa della progettazione di ogni tipologia di sostegno, tenendo conto delle dimensioni del pannello, dell'esposizione al vento, delle esigenze di manutenzione e delle condizioni operative del sito.

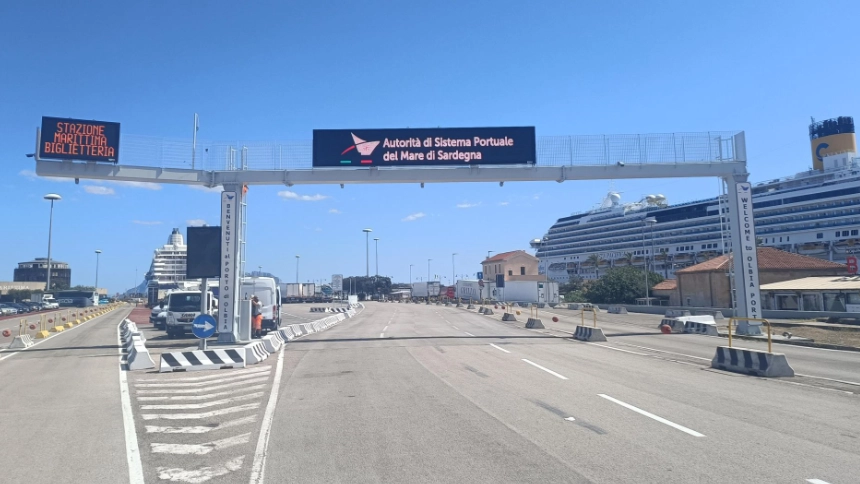

Portali a cavalletto per PMV
Strutture che attraversano la carreggiata per sostenere PMV sopra le corsie. Progettazione di montanti, traversa, nodi e fondazioni con verifica specifica per il carico del pannello.

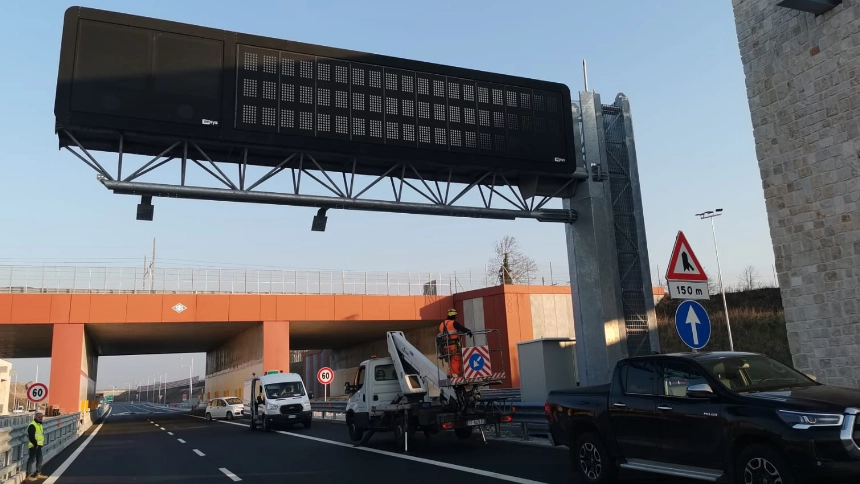

Strutture a bandiera
Sostegni laterali con braccio sporgente per PMV posizionati fuori carreggiata. Verifiche a flessione, torsione e instabilità con attenzione alla deformabilità del braccio.
Sostegni metallici dedicati
Montanti singoli o doppi progettati specificamente per il peso e l'ingombro del PMV. Piastre di base, bullonerie e sistema di ancoraggio dimensionati per le sollecitazioni reali.
Telai e carpenterie di supporto
Strutture di interfaccia tra il pannello elettronico e il sostegno principale. Progettazione degli elementi di collegamento, irrigidimenti e dettagli costruttivi per officina.
Strutture integrate con segnaletica
Portali e sostegni che combinano PMV e segnaletica verticale tradizionale. Progettazione coordinata per garantire la compatibilità strutturale tra i diversi elementi.
Elementi di collegamento pannello-struttura
Progettazione dei dettagli di interfaccia tra PMV e struttura portante: attacchi, staffe, inserti regolabili e sistemi di fissaggio compatibili con le esigenze manutentive.
Scopri tutti i servizi di progettazione portali autostradali →

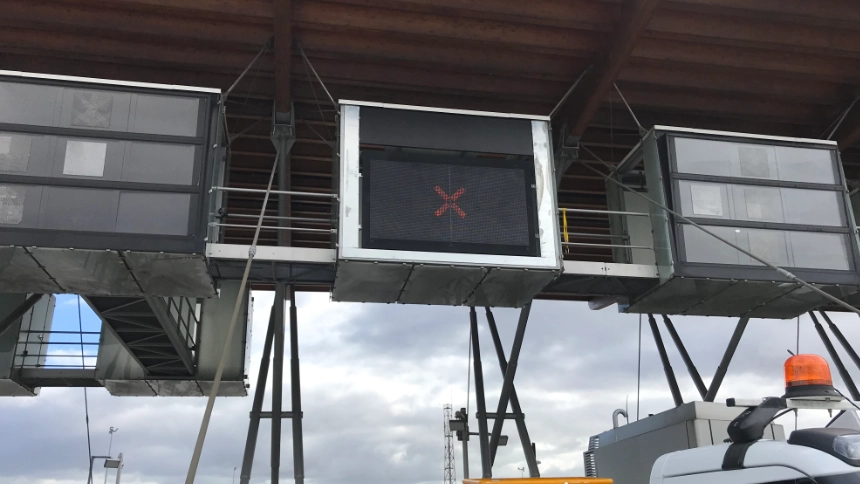

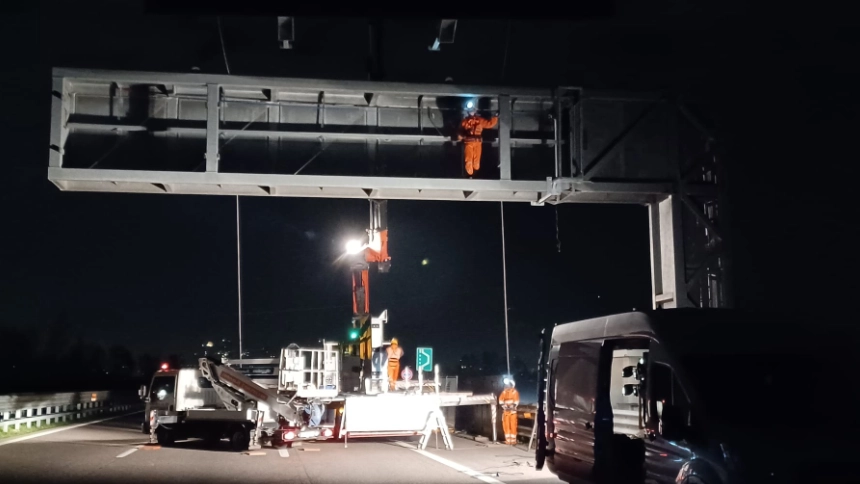

Adeguamento di strutture esistenti per nuovi PMV
Uno degli ambiti più rilevanti riguarda la sostituzione di pannelli fissi o PMV obsoleti con nuovi pannelli messaggio variabile. In molti casi l'infrastruttura di sostegno è già presente: un portale, una struttura a bandiera, un telaio metallico o un supporto installato anni prima.
Prima di montare un nuovo pannello è necessario verificare se la struttura esistente sia ancora idonea. Steelmedia può intervenire con un'attività di analisi e verifica strutturale finalizzata a capire se il sostegno esistente può essere:
- Riutilizzato senza modifiche
- Rinforzato localmente
- Adattato alle nuove dimensioni del pannello
- Modificato nei collegamenti
- Integrato con nuovi elementi metallici
- Sostituito solo parzialmente, quando tecnicamente possibile
Verifica strutturale prima della sostituzione dei PMV
La sostituzione di un pannello messaggio variabile non dovrebbe essere considerata una semplice operazione impiantistica. Ogni nuovo pannello modifica il comportamento della struttura che lo sostiene. Anche variazioni apparentemente contenute possono influire sulle sollecitazioni, soprattutto in presenza di grandi superfici esposte al vento.
Geometria della struttura
Rilievo e analisi della configurazione geometrica reale: dimensioni, sezioni, vincoli e schema statico dell'opera esistente.
Caratteristiche del nuovo pannello
Valutazione di peso, dimensioni, superficie esposta al vento, sistema di fissaggio e posizione del nuovo PMV rispetto al precedente.
Azioni del vento aggiornate
Calcolo dell'azione del vento sulla nuova superficie esposta secondo normativa vigente (NTC, Eurocodice 1). Le superfici più grandi generano carichi significativamente maggiori.
Stato del sistema portante
Verifica delle condizioni attuali della struttura: corrosione, deformazioni, stato dei collegamenti e delle piastre di base.
Vincoli e collegamenti
Analisi dei nodi strutturali, dei bullonati e saldati esistenti, delle piastre di base e della compatibilità con la fondazione.
Eventuali necessità di rinforzo
Definizione degli interventi necessari: dalla semplice variazione del fissaggio al rinforzo strutturale, fino alla sostituzione parziale o totale del sostegno.
Riutilizzare le strutture esistenti: un vantaggio tecnico, economico ed ecologico
L'adeguamento delle strutture esistenti per l'installazione di nuovi pannelli messaggio variabile può avere anche un impatto positivo in termini di sostenibilità. Quando una struttura già installata può essere verificata, adattata e riutilizzata in sicurezza, si riduce la necessità di produrre nuova carpenteria metallica.
Questo approccio può contribuire a:
- Ridurre il consumo di acciaio
- Limitare le lavorazioni di nuova produzione
- Diminuire trasporti e movimentazioni
- Contenere tempi e impatti di cantiere
- Valorizzare strutture ancora tecnicamente recuperabili
- Ridurre sprechi legati alla sostituzione completa
Carpenteria metallica per pannelli messaggio variabile
Nel caso dei PMV, la carpenteria metallica deve essere progettata con attenzione, perché il sistema di sostegno deve garantire stabilità, durabilità e compatibilità con le esigenze di installazione e manutenzione.
Steelmedia può sviluppare elaborati tecnici utili per tutta la filiera produttiva e installativa.
- Produzione della struttura metallica
- Realizzazione dei collegamenti
- Definizione dei dettagli costruttivi
- Supporto alla prefabbricazione
- Montaggio in cantiere
- Coordinamento tecnico con fornitori e installatori del pannello
Un servizio tecnico specializzato
La progettazione delle strutture per PMV è un'attività specialistica, collocata tra ingegneria strutturale, carpenteria metallica e infrastrutture viarie.
Steelmedia opera in questo ambito: non si occupa della produzione elettronica del pannello, ma della struttura metallica per infrastrutture viarie che consente al pannello di essere installato, sostenuto e integrato correttamente nel contesto stradale.
Il servizio è rivolto a:
- Aziende produttrici o installatrici di PMV
- Carpenterie metalliche
- Società di ingegneria e general contractor
- Concessionarie e operatori infrastrutturali
- Imprese coinvolte in manutenzioni e adeguamenti stradali
- Soggetti che devono sostituire pannelli esistenti
Come interviene Steelmedia su un progetto PMV
Che si tratti di una nuova installazione o della sostituzione di un pannello esistente, l'obiettivo è fornire un supporto progettuale preciso, concreto e orientato alla realizzazione.
Analisi del contesto e del pannello
Raccolta delle informazioni sul PMV da installare: dimensioni, peso, superficie esposta, sistema di fissaggio, posizione prevista e documentazione disponibile sulla struttura esistente.
Verifica o progettazione strutturale
Per strutture esistenti: analisi della compatibilità con le nuove condizioni di carico. Per nuove strutture: modellazione e dimensionamento del sistema di sostegno più idoneo.
Definizione degli interventi
Valutazione tecnica chiara: riutilizzo senza modifiche, rinforzo localizzato, adeguamento dei collegamenti o nuova progettazione del sostegno.
Elaborati esecutivi e supporto alla filiera
Sviluppo della documentazione tecnica completa per officina e cantiere. Supporto al coordinamento con i fornitori del pannello e gli installatori.
Affidarsi a Steelmedia significa avere un partner tecnico specializzato nel problema strutturale dei PMV.
Steelmedia può affiancare il cliente nella progettazione portali autostradali per PMV, nella verifica di portali esistenti, nell'adattamento di carpenterie già installate e nella definizione degli interventi necessari per accogliere nuovi pannelli a messaggio variabile.
Un approccio orientato alla carpenteria autostradale per segnaletica verticale: tecnico, concreto e coordinato con le esigenze operative di chi produce e installa.
Parla con Steelmedia del tuo progetto PMVApprofondimenti correlati
La progettazione delle strutture per PMV è parte del servizio di progettazione portali autostradali di Steelmedia. Consulta le pagine correlate per approfondire le competenze disponibili sulle strutture metalliche per infrastrutture viarie.
Hai bisogno di progettare o verificare una struttura per pannelli messaggio variabile?
Se devi installare un nuovo PMV, sostituire un pannello esistente o capire se una struttura già presente può essere riutilizzata, Steelmedia può supportarti con un'analisi tecnica mirata.
